Solid Vulcanized Base

TEKNO-HYGIeNIC

• Levelling system designed for the dairy, pharmaceutical and food industry, in compliance with the

strictest hygienic standards, made in accordance with 3-A regulations.

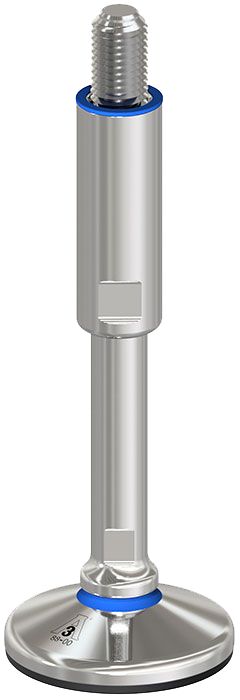

Ø 60/80/100

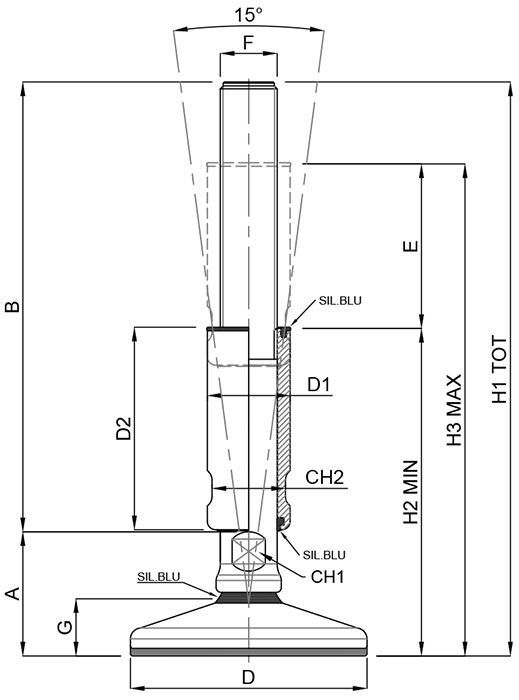

CODE SIZE (F) FLOOR DISTANCE (A) STEM LENGTH (B) BASE SIZE (D) BUSHING � (D1) TOTAL HEIGHT MIN HEIGHT (H2) MAX HEIGHT (H3) REGULATION (SW) WEIGHT (gr) LOAD (Newton)
27321/3A M12x1,75 48 140,00 60 24x60 188,00 109 154 13/20 560 25000
27323/3A M12x1,75 48 190,00 60 24x85 238,00 134 204 13/20 662 25000
27325/3A M16x2 48 140,00 60 24x60 188,00 109 154 13/20 587 40000
27327/3A M16x2 48 190,00 60 24x85 238,00 134 204 13/20 708 40000
27329/3A M20x2,5 48 140,00 60 30x60 188,00 109 154 17/26 782 45000
27331/3A M20x2,5 48 190,00 60 30x85 238,00 134 204 17/26 960 45000
27341/3A M16x2 50 140,00 80 24x60 190,00 111 156 13/20 830 40000
27343/3A M16x2 50 190,00 80 24x85 240,00 136 206 13/20 945 40000
27345/3A M20x2,5 50 140,00 80 30x60 190,00 111 156 17/26 1021 45000
27347/3A M20x2,5 50 142,00 80 30x70 192,00 120 175 17/26 1055 45000
27349/3A M20x2,5 50 190,00 80 30x85 240,00 136 206 17/26 1202 45000
27351/3A M24x3 50 140,00 80 35x60 190,00 111 156 20/30 1217 50000
27353/3A M24x3 50 190,00 80 35x85 240,00 136 206 20/30 1475 50000
27361/3A M16x2 53 140,00 100 24x60 193,00 114 159 13/20 1150 40000
27363/3A M16x2 53 190,00 100 24x85 243,00 139 209 13/20 1265 40000
27365/3A M20x2,5 53 140,00 100 30x60 193,00 114 159 17/26 1341 45000
27367/3A M20x2,5 53 190,00 100 30x85 243,00 139 209 17/26 1521 45000
27369/3A M24x3 53 140,00 100 35x60 193,00 114 159 20/30 1546 50000
27371/3A M24x3 53 190,00 100 35x85 243,00 139 209 20/30 1795 50000
27373/3A M30x3,5 53 135,00 100 42x60 188,00 114 154 26/36 1884 60000
27375/3A M30x3,5 53 185,00 100 42x85 238,00 139 204 26/36 2254 60000
PDF

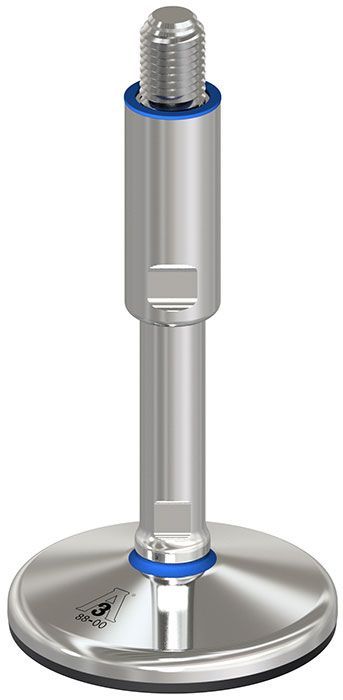

Ø 120/150

CODE SIZE (F) FLOOR DISTANCE (A) STEM LENGTH (B) BASE SIZE (D) BUSHING Ø (D1) TOTAL HEIGHT MIN HEIGHT (H2) MAX HEIGHT (H3) REGULATION (SW) WEIGHT (gr) LOAD (Newton)
27381/3A M16x2 55 140,00 120 24x60 195,00 116 161 13/20 1711 40000
27383/3A M16x2 55 190,00 120 24x85 245,00 141 211 13/20 1829 40000
27385/3A M20x2,5 55 140,00 120 30x60 195,00 116 161 17/26 1904 45000
27387/3A M20x2,5 55 190,00 120 30x85 245,00 141 211 17/26 2087 45000
27389/3A M24x3 55 140,00 120 35x60 195,00 116 161 20/30 2100 60000
27391/3A M24x3 55 190,00 120 35x85 245,00 141 211 20/30 2359 60000
27393/3A M30x3,5 55 135,00 120 42x60 190,00 116 156 26/36 2454 80000
27395/3A M30x3,5 55 185,00 120 42x85 240,00 141 206 26/36 2823 80000
27397/3A M30x3,5 55 235,00 120 42x85 290,00 191 256 26/36 3100 80000
27399/3A M36x4 55 135,00 120 50x60 190,00 116 156 32/45 2913 80000
27401/3A M36x4 55 185,00 120 50x85 240,00 141 206 32/45 3460 80000
27403/3A M36x4 55 235,00 120 50x85 290,00 191 256 32/45 3859 80000
27411/3A M20x2,5 59 140,00 150 30x60 199,00 120 165 17/26 2942 45000
27413/3A M20x2,5 59 190,00 150 30x85 249,00 145 215 17/26 3125 45000
27415/3A M24x3 59 140,00 150 35x60 199,00 120 165 20/30 3146 60000
27417/3A M24x3 59 190,00 150 35x85 249,00 145 215 20/30 3400 60000
27419/3A M30x3,5 59 135,00 150 42x60 194,00 120 160 26/36 3497 80000
27421/3A M30x3,5 59 185,00 150 42x85 244,00 145 210 26/36 3870 80000
27423/3A M30x3,5 59 235,00 150 42x85 294,00 195 260 26/36 4145 80000
27425/3A M36x4 59 135,00 150 50x60 194,00 120 160 32/45 3956 80000
27427/3A M36x4 59 185,00 150 50x85 244,00 145 210 32/45 4506 80000
27429/3A M36x4 59 235,00 150 50x85 294,00 195 260 32/45 4902 80000
