Vulcanized 10° - Bolt/Down Base

steel line

• Base material: galvanized steel C40 Screw material: galvanized steel Pad: vulcanized rubber NBR 80 shore


• Load values above mentioned have to be considered referring to static conditions calculated at the half of the screw length. In conditions of vibrations or in presence of dynamic loads these values should be reduced. For further information consult our technical office.

We cannot accept responsibility for mounts that have been tampered or modified

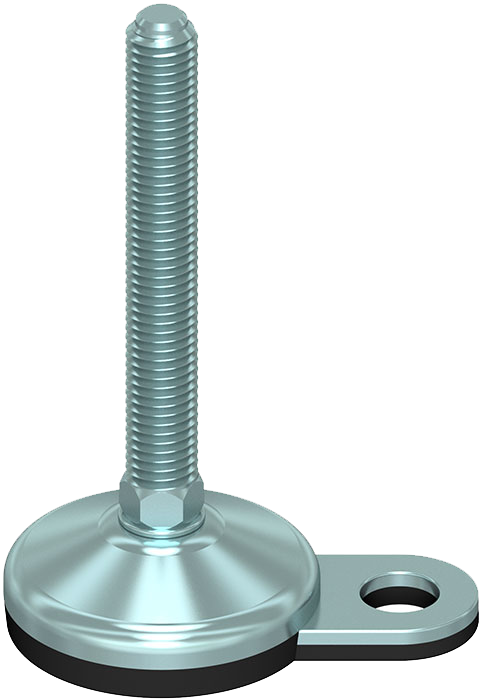

Ø 60 – 10° ARTICULATED STEM

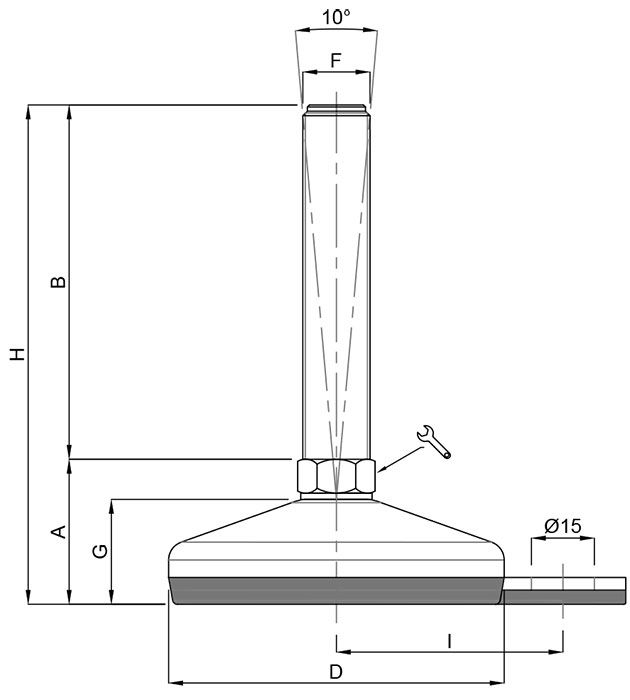

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) LOAD (Newton)
25850/F M10x1,5 50,00 60 82,00 HEX 14 7000
25852/F M10x1,5 100,00 60 132,00 HEX 14 7000
25860/F M12x1,75 50,00 60 82,00 HEX 14 7000
25862/F M12x1,75 100,00 60 132,00 HEX 14 7000
25864/F M12x1,75 150,00 60 182,00 HEX 14 7000
25870/F M14x2 50,00 60 82,00 HEX 14 7000
25872/F M14x2 100,00 60 132,00 HEX 14 7000
25874/F M14x2 150,00 60 182,00 HEX 14 7000
25880/F M16x2 75,00 60 107,00 HEX 16 7000
25882/F M16x2 100,00 60 132,00 HEX 16 7000
25884/F M16x2 150,00 60 182,00 HEX 16 7000
25886/F M16x2 200,00 60 232,00 HEX 16 7000
25890/F M20x2,5 75,00 60 108,00 HEX 20 7000
25892/F M20x2,5 100,00 60 133,00 HEX 20 7000
25894/F M20x2,5 150,00 60 183,00 HEX 20 7000
25896/F M20x2,5 200,00 60 233,00 HEX 20 7000
25898/F M20x2,5 250,00 60 283,00 HEX 20 7000
PDF

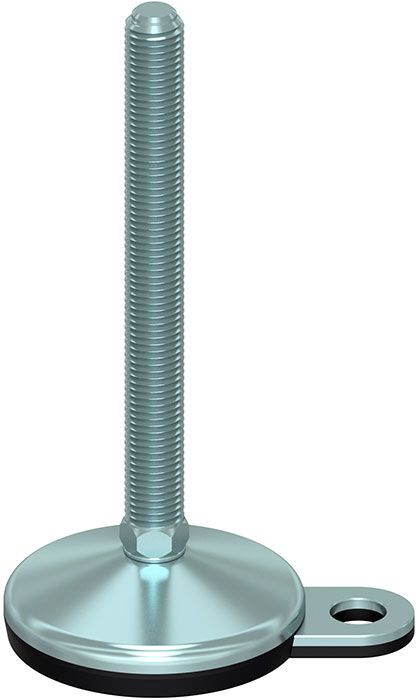

Ø 80 – 10° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
26000/F M10x1,5 50,00 80 85,00 HEX 14 292 10000
26004/F M10x1,5 100,00 80 135,00 HEX 14 315 10000
26010/F M12x1,75 50,00 80 85,00 HEX 14 303 10000
26014/F M12x1,75 100,00 80 135,00 HEX 14 335 10000
26018/F M12x1,75 150,00 80 185,00 HEX 14 372 10000
26022/F M14x2 50,00 80 85,00 HEX 14 316 10000
26024/F M14x2 100,00 80 135,00 HEX 14 363 10000
26028/F M14x2 150,00 80 185,00 HEX 14 413 10000
26034/F M16x2 75,00 80 110,00 HEX 16 367 10000
26036/F M16x2 100,00 80 135,00 HEX 16 399 10000
26040/F M16x2 150,00 80 185,00 HEX 16 464 10000
26042/F M16x2 200,00 80 235,00 HEX 16 527 10000
26050/F M20x2,5 75,00 80 111,00 HEX 20 430 10000
26052/F M20x2,5 100,00 80 136,00 HEX 20 480 10000
26054/F M20x2,5 150,00 80 186,00 HEX 20 582 10000
26058/F M20x2,5 200,00 80 236,00 HEX 20 683 10000
26060/F M20x2,5 250,00 80 286,00 HEX 20 786 10000
26070/F M24x3 75,00 80 111,00 HEX 24 503 10000
26072/F M24x3 100,00 80 136,00 HEX 24 576 10000
26076/F M24x3 150,00 80 186,00 HEX 24 721 10000
26080/F M24x3 200,00 80 236,00 HEX 24 867 10000
PDF

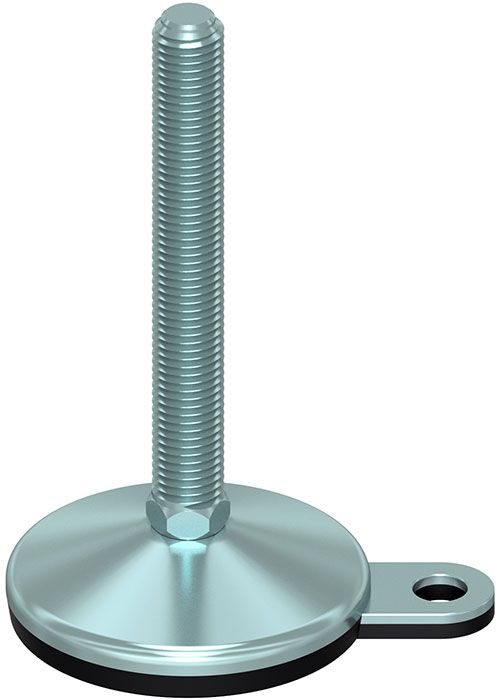

Ø 100 – 10° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
26090/F M16x2 75,00 100 112,50 HEX 16 505 15000
26092/F M16x2 100,00 100 137,50 HEX 16 537 15000
26096/F M16x2 150,00 100 187,50 HEX 16 602 15000
26100/F M16x2 200,00 100 237,50 HEX 16 665 15000
26110/F M20x2,5 75,00 100 113,50 HEX 20 568 15000
26112/F M20x2,5 100,00 100 138,50 HEX 20 618 15000
26116/F M20x2,5 150,00 100 188,50 HEX 20 720 15000
26120/F M20x2,5 200,00 100 238,50 HEX 20 821 15000
26124/F M20x2,5 250,00 100 288,50 HEX 20 924 15000
26130/F M24x3 100,00 100 138,50 HEX 24 641 15000
26134/F M24x3 150,00 100 188,50 HEX 24 714 15000
26140/F M24x3 200,00 100 238,50 HEX 24 859 15000
26144/F M24x3 250,00 100 288,50 HEX 24 1005 15000
26150/F M30x3,5 100,00 100 139,50 HEX 30 906 15000
26154/F M30x3,5 150,00 100 189,50 HEX 30 1139 15000
26158/F M30x3,5 200,00 100 239,50 HEX 30 1363 15000
26162/F M30x3,5 250,00 100 289,50 HEX 30 1593 15000
PDF
