Medium load - Bolt/Down - Antislip

steel line

• Galvanized steel base (C40). Non-skid plate in NBR rubber 80 shore

Articulated galvanized steel screw. The leveling element could be supplied, on request, with steel nut.


• Load values above mentioned have to be considered referring to static conditions calculated at the half of the screw length. In conditions of vibrations or in presence of dynamic loads these values should be reduced. For further information consult our technical office.

We cannot accept responsibility for mounts that have been tampered or modified.

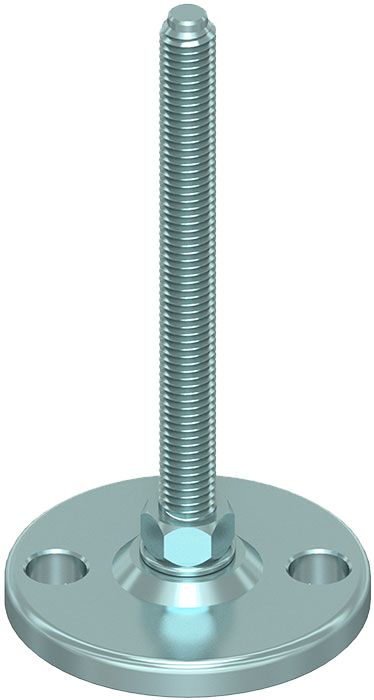

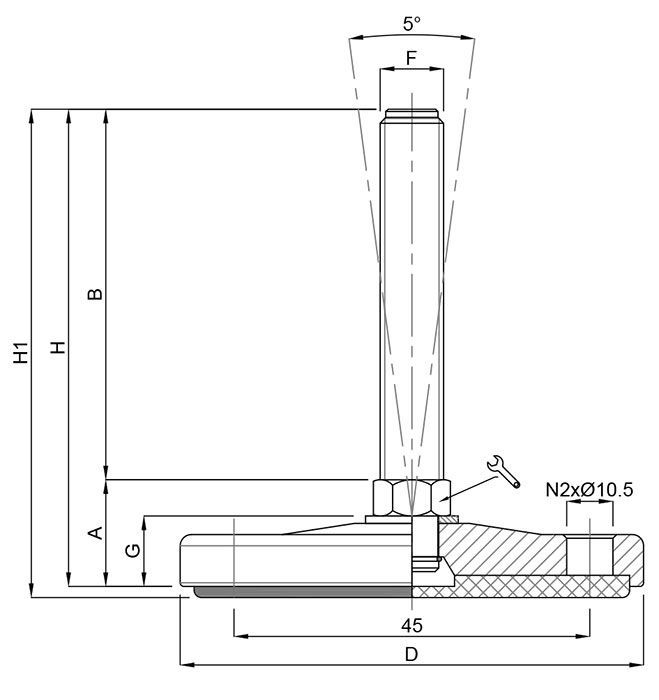

Ø 63 – 5° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
15480/G M10x1,5 50 63 69 HEX 14 14 18000
15481/G M10x1,5 100 63 119 HEX 14 212 18000
15482/G M12x1,75 50 63 69 HEX 14 236 18000
15483/G M12x1,75 100 63 119 HEX 14 221 18000
15484/G M12x1,75 125 63 144 HEX 14 257 18000
15485/G M14x2 50 63 69 HEX 14 274 18000
15486/G M14x2 100 63 119 HEX 14 235 18000
15487/G M14x2 125 63 144 HEX 14 284 18000
15488/G M16x2 50 63 69 HEX 16 307 18000
15489/G M16x2 100 63 119 HEX 16 254 18000
15490/G M16x2 125 63 144 HEX 16 319 18000
PDF

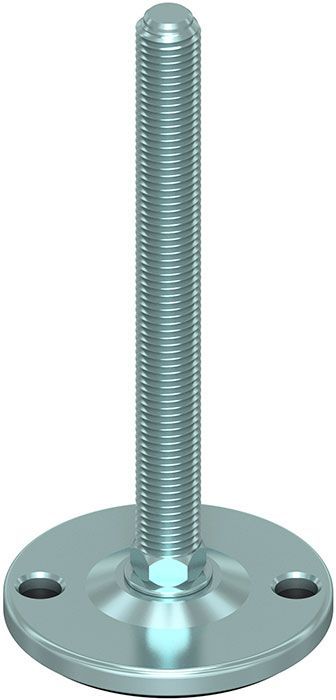

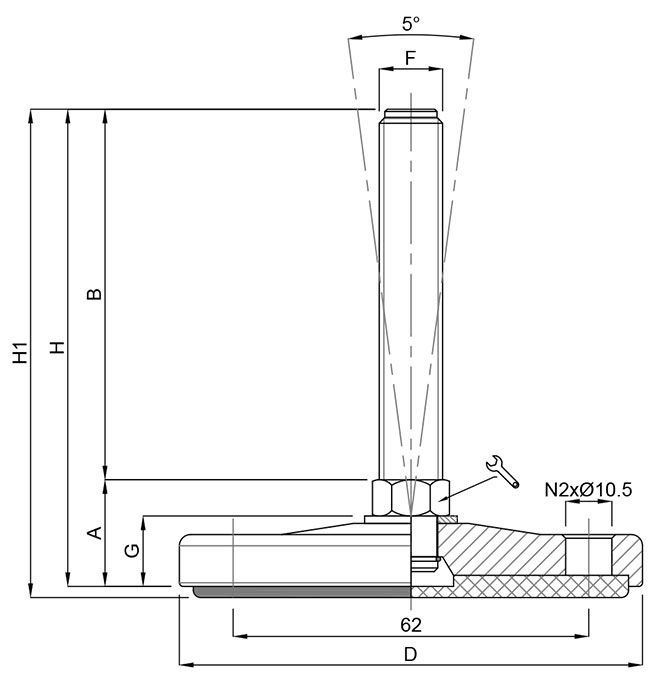

Ø 80 – 5° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
15501/10/G M10x1,5 100,00 80 123,00 HEX 14 14 20000
15500/10/G M10x1,5 50,00 80 73,00 HEX 14 436 20000
15500/12/G M12x1,75 50,00 80 73,00 HEX 14 412 20000
15501/12/G M12x1,75 100,00 80 123,00 HEX 14 421 20000
15500/G M14x2 50,00 80 73,00 HEX 14 457 20000
15501/G M14x2 100,00 80 123,00 HEX 14 435 20000
15502/G M14x2 150,00 80 173,00 HEX 14 484 20000
15503/G M16x2 75,00 80 73,00 HEX 16 530 20000
15504/G M16x2 100,00 80 123,00 HEX 16 486 20000
15505/G M16x2 150,00 80 173,00 HEX 16 519 20000
15506/G M20x2,5 75,00 80 98,00 HEX 20 584 25000
15507/G M20x2,5 125,00 80 150,00 HEX 20 558 25000
15508/G M20x2,5 175,00 80 198,00 HEX 20 656 25000
PDF

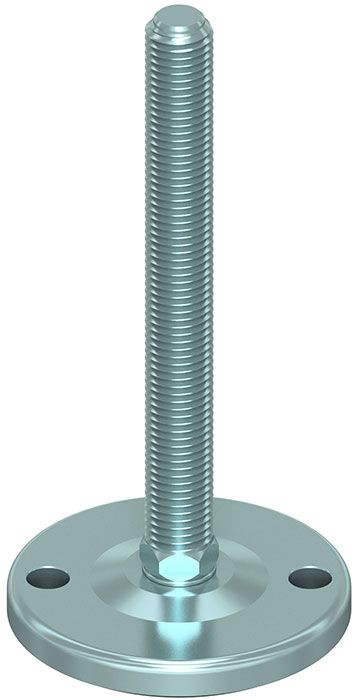

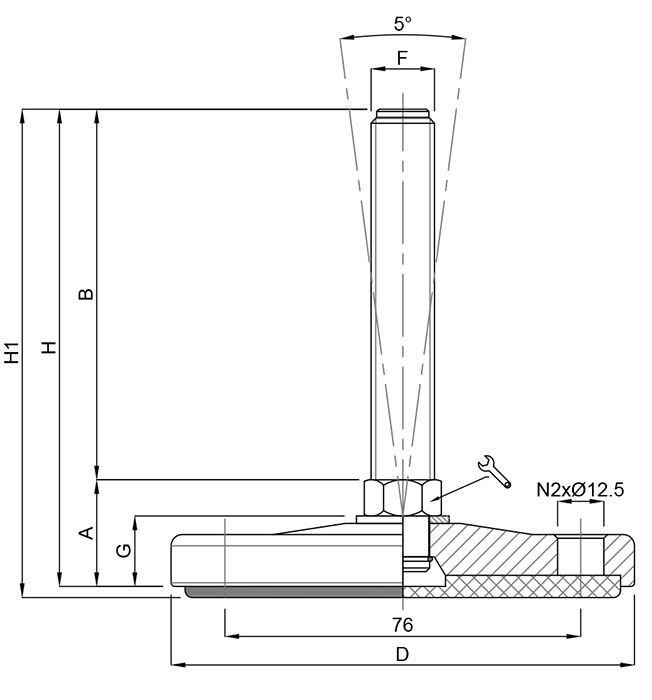

Ø 100 – 5° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
15509/G M16x2 75,00 100 100,00 HEX 20 20 30000
15510/G M16x2 100,00 100 125,00 HEX 20 839 30000
15511/G M16x2 150,00 100 175,00 HEX 20 872 30000
15512/G M20x2,5 75,00 100 100,00 HEX 20 937 30000
15513/G M20x2,5 125,00 100 150,00 HEX 20 911 30000
15514/G M20x2,5 175,00 100 200,00 HEX 20 1009 30000
15515/G M24x3 100,00 100 125,00 HEX 24 1112 35000
15516/G M24x3 150,00 100 175,00 HEX 24 1083 35000
15517/G M24x3 200,00 100 225,00 HEX 24 1221 35000
15518/G M30x3,5 125,00 100 151,00 HEX 30 1368 35000
15519/G M30x3,5 175,00 100 201,00 HEX 30 1413 35000
15520/G M30x3,5 225,00 100 251,00 HEX 30 1646 35000
PDF

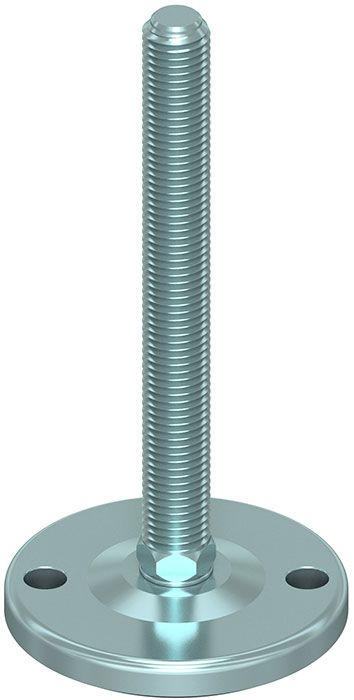

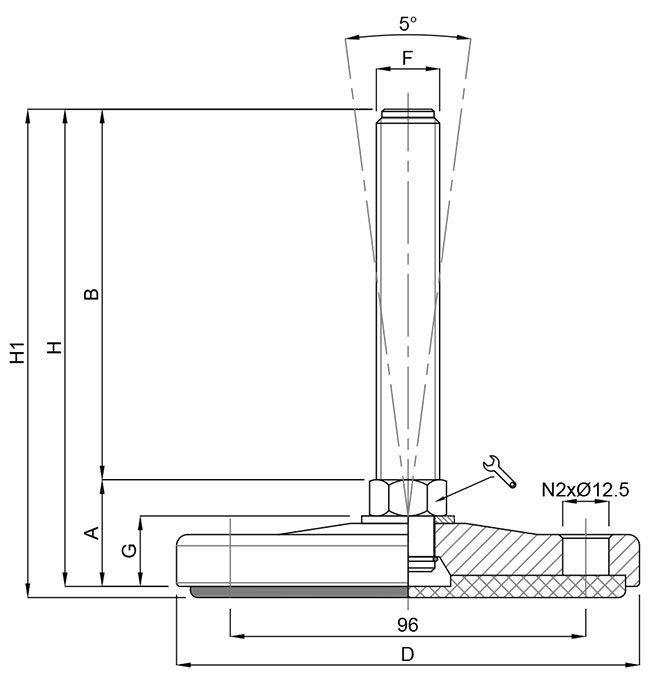

Ø 120 – 5° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
15521/G M16x2 75,00 120 100,00 HEX 20 20 35000
15522/G M16x2 100,00 120 125,00 HEX 20 1120 35000
15523/G M16x2 150,00 120 175,00 HEX 20 1153 35000
15524/G M20x2,5 75,00 120 100,00 HEX 20 1218 40000
15525/G M20x2,5 125,00 120 150,00 HEX 20 1192 40000
15526/G M20x2,5 175,00 120 200,00 HEX 20 1290 40000
15527/G M24x3 100,00 120 125,00 HEX 24 1393 45000
15528/G M24x3 150,00 120 175,00 HEX 24 1364 45000
15529/G M24x3 200,00 120 225,00 HEX 24 1502 45000
15530/G M30x3,5 125,00 120 151,00 HEX 30 1649 45000
15531/G M30x3,5 175,00 120 201,00 HEX 30 1694 45000
15532/G M30x3,5 225,00 120 251,00 HEX 30 1927 45000
PDF

Ø 150 – 5° ARTICULATED STEM

CODE SIZE (F) STEM LENGTH (B) BASE SIZE (D) TOTAL HEIGHT REGULATION (SW) WEIGHT gr LOAD (Newton)
15533/G M20x2,5 75,00 150 103,00 HEX 20 1668 45000
15534/G M20x2,5 125,00 150 153,00 HEX 20 1766 45000
15535/G M20x2,5 175,00 150 203,00 HEX 20 1869 45000
15536/G M24x3 100,00 150 128,00 HEX 24 1840 50000
15537/G M24x3 150,00 150 178,00 HEX 24 1978 50000
15538/G M24x3 200,00 150 228,00 HEX 24 2125 50000
15539/G M30x3,5 125,00 150 154,00 HEX 30 2170 55000
15540/G M30x3,5 175,00 150 204,00 HEX 30 2403 55000
15541/G M30x3,5 225,00 150 254,00 HEX 30 2635 55000
PDF
