Hygienic Vulcanized 2X Bolt/Down

- 10° Stem

STAINLESS STEEL LINE

• Hex 14: Hexagonal wrench – code/P2 = Available with Thin pitch thread.

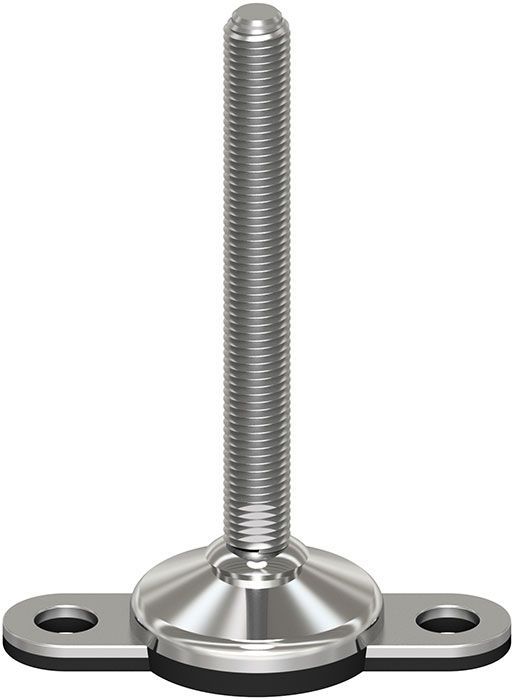

Ø 60 BLACK NBR RUBBER

PDF

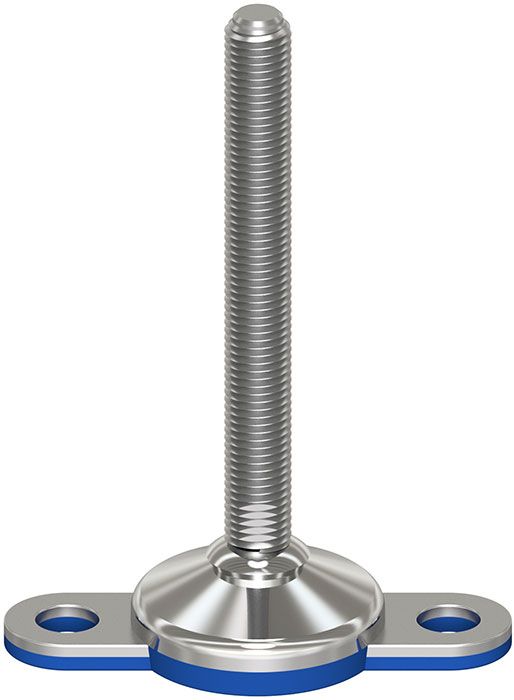

Ø 60 – BLUE EPDM RUBBER

PDF

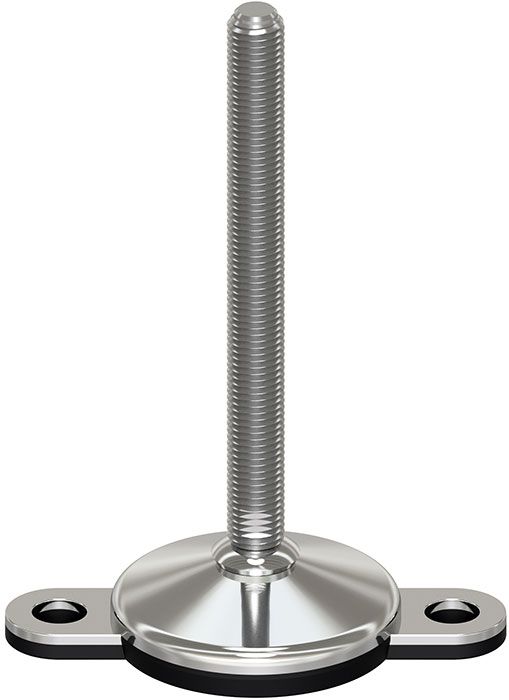

Ø 80 BLACK NBR – REG. HEX 14

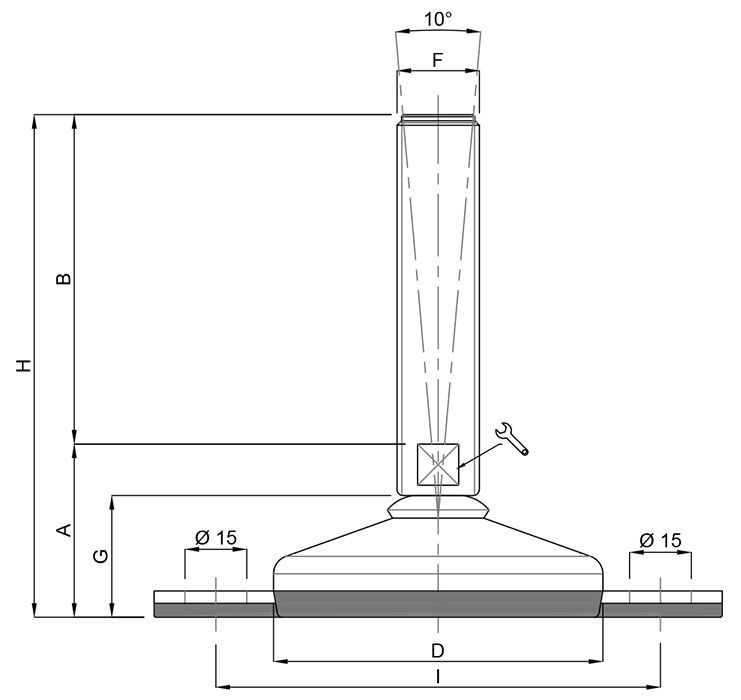

CODE SIZE (F) FLOOR DISTANCE (A) STEM LENGTH (B) BASE SIZE (D) BASE LENGTH (G) TOTAL HEIGHT HOLES DISTANCE (I) REGULATION (SW) LOAD (Newton)
24900/10R/FF M10x1,5 37 50,00 80 30 87,00 108 HEX 14 10000
25000/10R/FF M10x1,5 37 75,00 80 30 112,00 108 HEX 14 10000
25002/10R/FF M10x1,5 37 100,00 80 30 137,00 108 HEX 14 10000
25004/10R/FF M10x1,5 37 125,00 80 30 162,00 108 HEX 14 10000
24900/12R/FF M12x1,75 37 50,00 80 30 87,00 108 HEX 14 10000
25000/12R/FF M12x1,75 37 75,00 80 30 112,00 108 HEX 14 10000
25002/12R/FF M12x1,75 37 100,00 80 30 137,00 108 HEX 14 10000
25004/12R/FF M12x1,75 37 125,00 80 30 162,00 108 HEX 14 10000
25000R/FF M14x2 37 75,00 80 30 112,00 108 HEX 14 10000
25002R/FF M14x2 37 100,00 80 30 137,00 108 HEX 14 10000
25004R/FF M14x2 37 125,00 80 30 162,00 108 HEX 14 10000
25006R/FF M14x2 37 150,00 80 30 187,00 108 HEX 14 10000
25008R/FF M14x2 37 175,00 80 30 212,00 108 HEX 14 10000
PDF

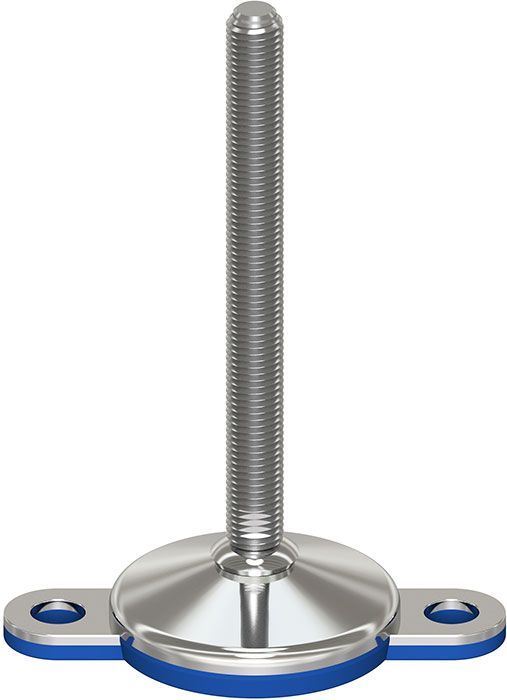

Ø 80 – BLUE EPDM – REG. HEX 14

CODE SIZE (F) FLOOR DISTANCE (A) STEM LENGTH (B) BASE SIZE (D) BASE LENGTH (G) TOTAL HEIGHT HOLES DISTANCE (I) REGULATION (SW) LOAD (Newton)
24900/10RB/FF M10x1,5 37 50,00 80 30 87,00 108 HEX 14 10000
25000/10RB/FF M10x1,5 37 75,00 80 30 112,00 108 HEX 14 10000
25002/10RB/FF M10x1,5 37 100,00 80 30 137,00 108 HEX 14 10000
25004/10RB/FF M10x1,5 37 125,00 80 30 162,00 108 HEX 14 10000
24900/12RB/FF M12x1,75 37 50,00 80 30 87,00 108 HEX 14 10000
25000/12RB/FF M12x1,75 37 75,00 80 30 112,00 108 HEX 14 10000
25002/12RB/FF M12x1,75 37 100,00 80 30 137,00 108 HEX 14 10000
25004/12RB/FF M12x1,75 37 125,00 80 30 162,00 108 HEX 14 10000
25000RB/FF M14x2 37 75,00 80 30 112,00 108 HEX 14 10000
25002RB/FF M14x2 37 100,00 80 30 137,00 108 HEX 14 10000
25004RB/FF M14x2 37 125,00 80 30 162,00 108 HEX 14 10000
25006RB/FF M14x2 37 150,00 80 30 187,00 108 HEX 14 10000
25008RB/FF M14x2 37 175,00 80 30 212,00 108 HEX 14 10000
PDF

Ø 80 BLACK NBR – R. 8/10/13/17/20

PDF

Ø 80 BLACK NBR – REGULATION 8/10/13/17/20

PDF

Ø 80 BLUE EPDM – R. 8/10/13/17/20

PDF

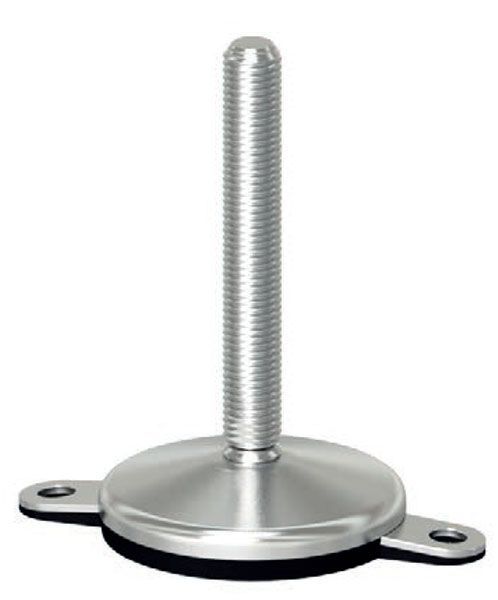

Ø 120 BLACK NBR RUBBER

CODE SIZE (F) FLOOR DISTANCE (A) STEM LENGTH (B) BASE SIZE (D) BASE LENGTH (G) TOTAL HEIGHT HOLES DISTANCE (I) REGULATION (SW) LOAD (Newton)
25250R/FF M16x2 49 75,00 120 36 124,00 160 13 30000
25252R/FF M16x2 49 100,00 120 36 149,00 160 13 30000
25254R/FF M16x2 49 125,00 120 36 174,00 160 13 30000
25256R/FF M16x2 49 150,00 120 36 199,00 160 13 30000
25258R/FF M16x2 49 175,00 120 36 224,00 160 13 30000
25260R/FF M16x2 49 200,00 120 36 249,00 160 13 30000
25262R/FF M20x2,5 49 75,00 120 36 124,00 160 17 30000
25264R/FF M20x2,5 49 100,00 120 36 149,00 160 17 30000
25266R/FF M20x2,5 49 125,00 120 36 174,00 160 17 30000
25268R/FF M20x2,5 49 150,00 120 36 199,00 160 17 30000
25270R/FF M20x2,5 49 175,00 120 36 224,00 160 17 30000
25272R/FF M20x2,5 49 200,00 120 36 249,00 160 17 30000
25274R/FF M20x2,5 49 225,00 120 36 274,00 160 17 30000
25276R/FF M20x2,5 49 250,00 120 36 299,00 160 17 30000
25278R/FF M24x3 51 100,00 120 36 151,00 160 20 30000
25280R/FF M24x3 51 125,00 120 36 176,00 160 20 30000
25282R/FF M24x3 51 150,00 120 36 201,00 160 20 30000
25284R/FF M24x3 51 175,00 120 36 226,00 160 20 30000
25286R/FF M24x3 51 200,00 120 36 251,00 160 20 30000
25288R/FF M24x3 51 225,00 120 36 276,00 160 20 30000
25290R/FF M24x3 51 250,00 120 36 301,00 160 20 30000
25292R/FF M30x3,5 51 100,00 120 36 151,00 160 26 30000
25294R/FF M30x3,5 51 125,00 120 36 176,00 160 26 30000
25296R/FF M30x3,5 51 150,00 120 36 201,00 160 26 30000
25298R/FF M30x3,5 51 175,00 120 36 226,00 160 26 30000
25300R/FF M30x3,5 51 200,00 120 36 251,00 160 26 30000
25302R/FF M30x3,5 51 225,00 120 36 276,00 160 26 30000
25304R/FF M30x3,5 51 250,00 120 36 301,00 160 26 30000
PDF
